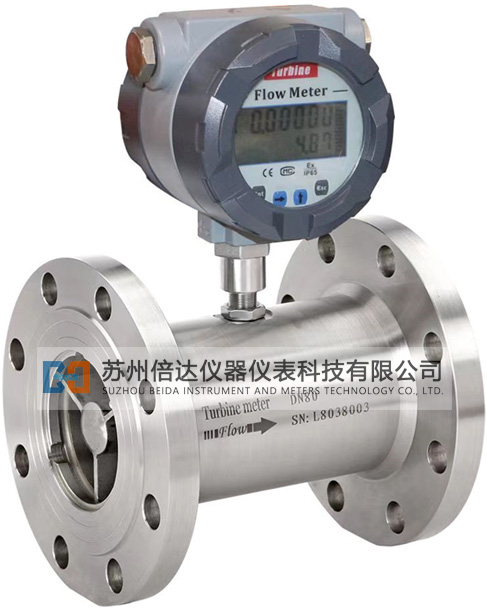

產品概述
　　LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、準確度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦流量計，渦輪流量計是一種精密流量測量儀表，測量無雜質、無腐蝕液體的流量和總量，它被廣泛用于石油、化工、冶金、科研等領域；

產品特點
　　■ 重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性， 在貿易結算中選用的流量計；
　　■ 輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
　　■ 可獲得很高的頻率信號（3～4kHz），信號分辨力強；
　　■ 范圍度寬，中大口徑可達1:20，小口徑為1:10；
　　■ 結構緊湊輕巧，安裝維護方便，流通能力大；
　　■ 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
　　■ 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;

技術參數

被測介質	無雜質、低粘度、無強烈腐蝕性液體
執行標準	渦輪流量傳感器（JB/T 9246-2016）
檢定規程	渦輪流量計（JJG 1037-2008）
儀表口徑及連接方式	法蘭連接	DN15-DN200
	螺紋連接	DN4-DN50
	夾裝連接	DN4-DN200
準確度等級	1.0、0.5、0.2
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-20℃～+80℃  環境溫度：-20℃～+60℃ 相對濕度：5%～90%       大氣壓力：86kPa～106kPa
信號輸出功能	脈沖信號、4～20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
信號線接口	內螺紋M20*1.5（NPT螺紋需訂制）
防爆等級	Exd IICT6 Gb
防護等級	IP65或更高（可訂制）

流量范圍

儀表口徑 （mm）	正常流量范圍 （m3/h）	擴展流量范圍 （m3/h）	常規安裝方式及耐壓等級	特制耐壓等級 （MPa）
DN4	0.04～0.25	0.04～0.4	螺紋安裝、6.3MPa	夾裝連接，≤42MPa
DN6	0.1～0.6	0.06～0.6	螺紋安裝、6.3MPa
DN10	0.2～1.2	0.15～1.5	螺紋安裝、6.3MPa
DN15	0.6～6	0.5～9	螺紋安裝、6.3MPa
DN20	0.8～8	0.45～9	螺紋安裝、6.3MPa
DN25	1～10	0.5～10	螺紋安裝、6.3MPa
DN32	1.5～15	0.8～15	螺紋安裝、6.3MPa
DN40	2～20	1～20	螺紋安裝、6.3MPa
DN50	4～40	2～40	法蘭安裝、4.0MPa	夾裝連接，≤26MPa
DN65	7～70	5～70	法蘭安裝、1.6MPa
DN80	10～100	7～100	法蘭安裝、1.6MPa
DN100	20～200	10～200	法蘭安裝、1.6MPa	夾裝連接，≤15MPa
DN125	25～250	13～250	法蘭安裝、1.6MPa
DN150	30～300	15～300	法蘭安裝、1.6MPa
DN200	80～800	40～800	法蘭安裝、1.6MPa	夾裝連接，≤11MPa
