大傾角螺旋輸送機

大傾角螺旋輸送機介紹

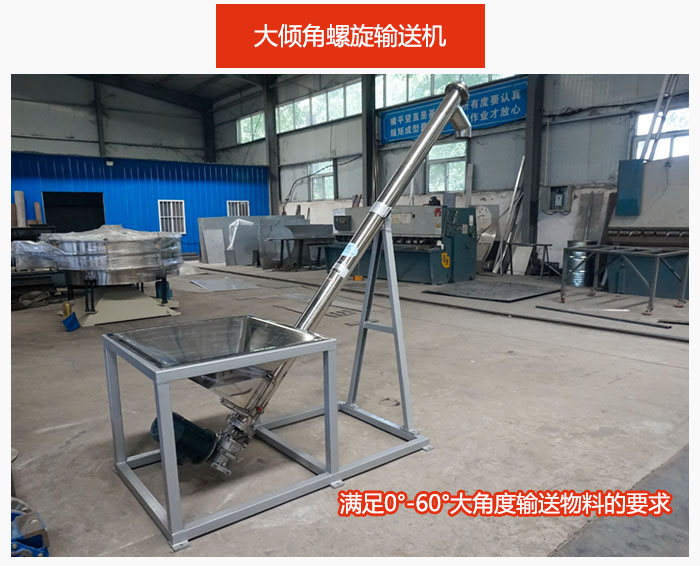

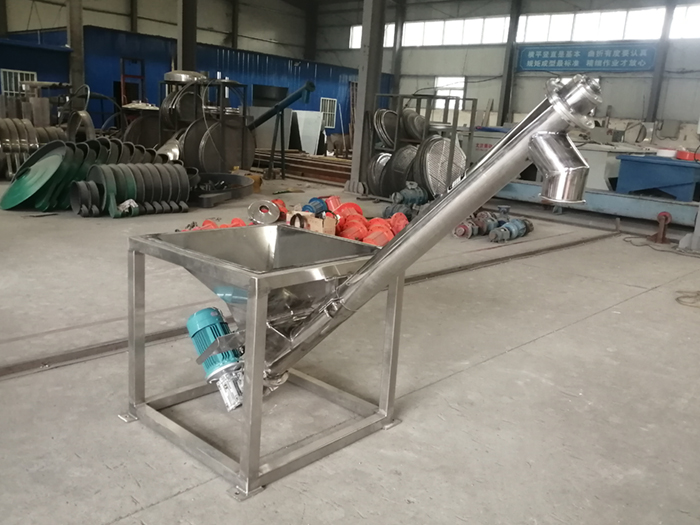

大傾角螺旋輸送機可0°-60°大角度輸送粉狀、顆粒狀及小塊狀物料，具有輕便、安靜、密閉的特點，可根據用戶的要求定制成不同直徑、不同長度、不同傾斜度，并可配套安裝調速電機，以連續的調節轉速，達到定量輸送的目的。

大傾角螺旋輸送機視頻

輸送面粉

大傾角螺旋輸送機輸送煤粉

單無軸螺旋輸送機輸送污泥

大傾角螺旋輸送機特點

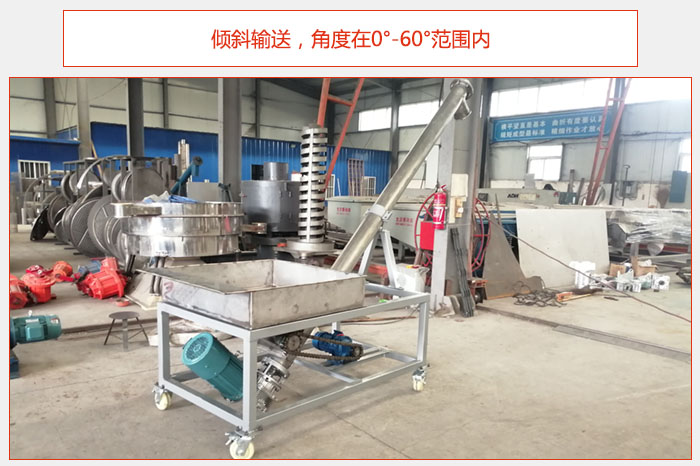

1、適用于60°范圍內傾斜輸送物料，占地面積小。

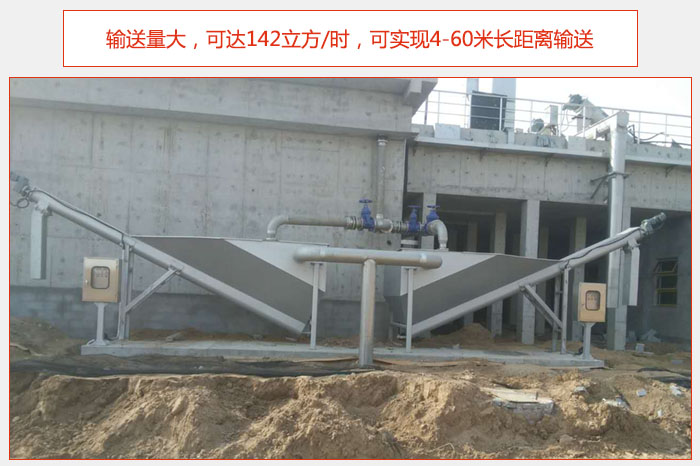

2、輸送能力可達每小時142立方米，可實現4-60米長距離輸送。

3、雙電機組成，送料電機，振動電機及各開關控制組成，不易堵料。

4、將物料存放在料斗底部，取出整個螺桿，通過上下料門控制物料流量。

大傾角螺旋輸送機工作原理

大傾角螺旋輸送機是通過旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。

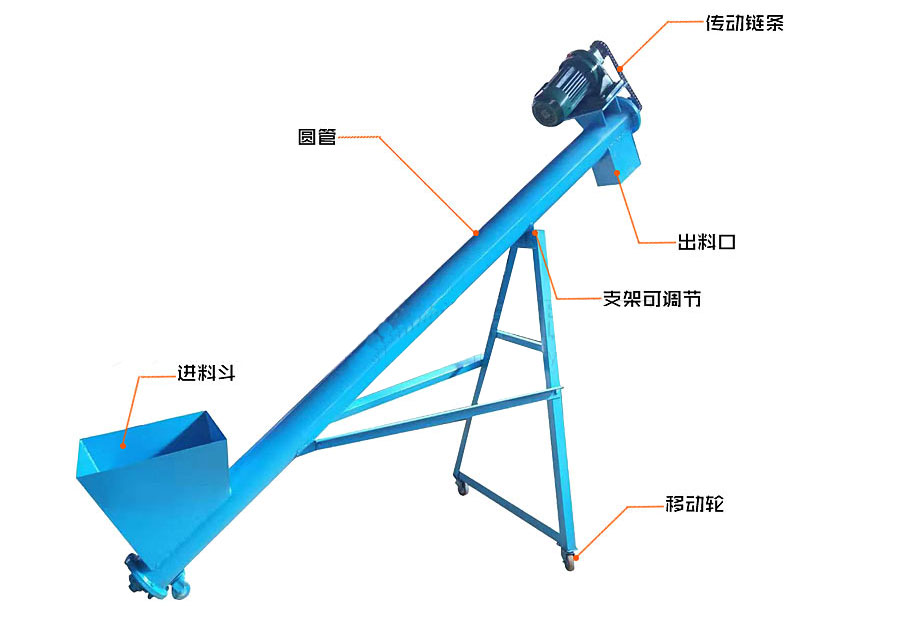

大傾角螺旋輸送機結構圖

大傾角螺旋輸送機技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

螺旋輸送機輸送傾角

同樣的物料用有軸、無軸、管式、U型等，螺旋輸送機同速比同型號、它們的輸送機量都不同，更何況如果有傾斜角度，那輸送量更不同了，因為螺旋輸送機有傾斜角度，物料有回流現象，所以輸送機量不一樣。

有軸管式螺旋輸送機傾斜角度為45°，無軸管式螺旋輸送大傾斜角度為30°。

有軸和無軸U型螺旋輸送機傾斜角度為20°-30°。

注：螺旋輸送機角度越大，同等速比和型號螺旋輸送機，輸送量就會減弱。

大傾角螺旋輸送機常給除塵設備配套使用。

產品適用行業

大傾角螺旋輸送機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為0.5-2.5t/m³的各種散狀物料。對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的材質。

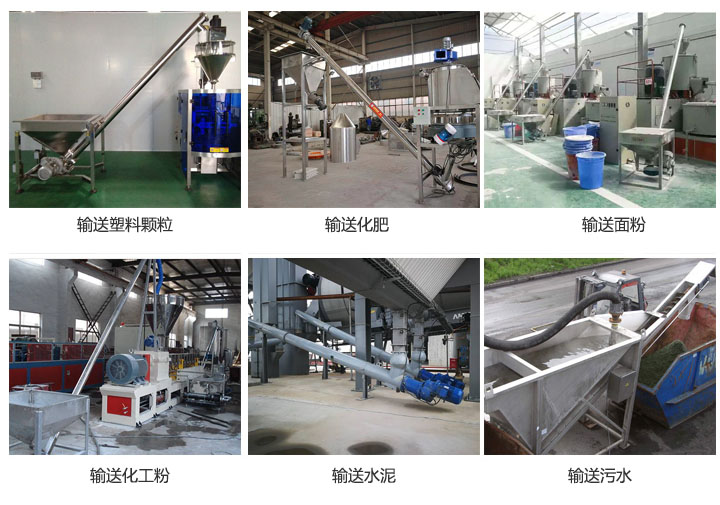

大傾角螺旋輸送機案例
