簡介：環鏈斗式提升機結構簡單，運行平穩，掏取式裝料
適用物料：粉狀、粒狀、小塊狀物料
應用領域：煤、水泥、碎石、砂子、化肥、糧食等
全國統一銷售熱線:

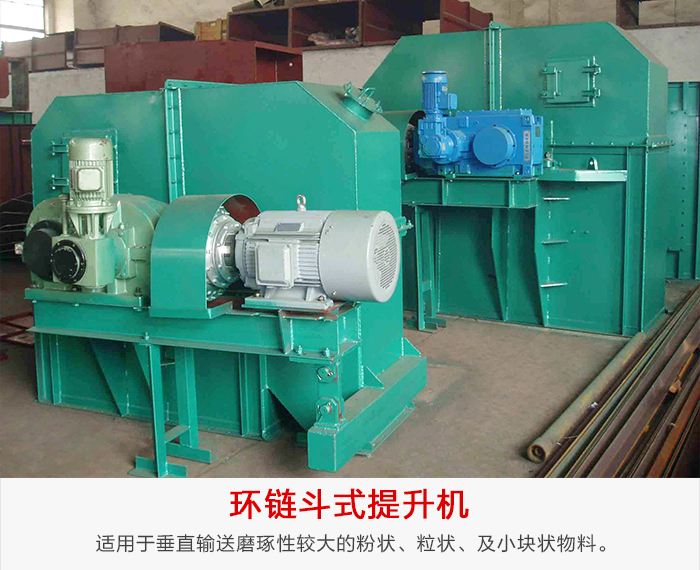

環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度不超過40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。

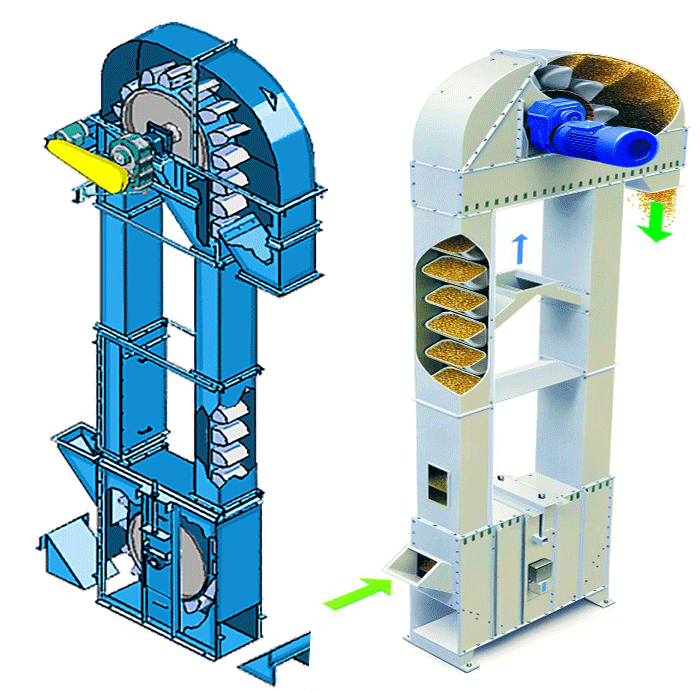

我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。HL型斗式提升機的牽引機構是兩根環形鏈條。

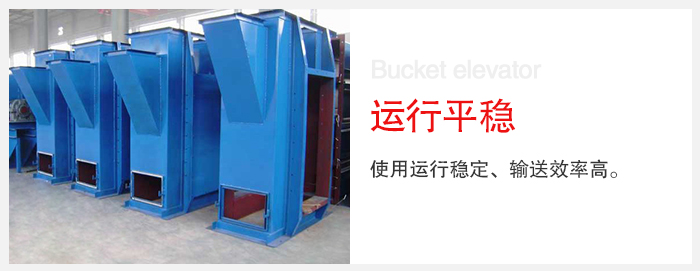

1、運行平穩、輸送效率高。

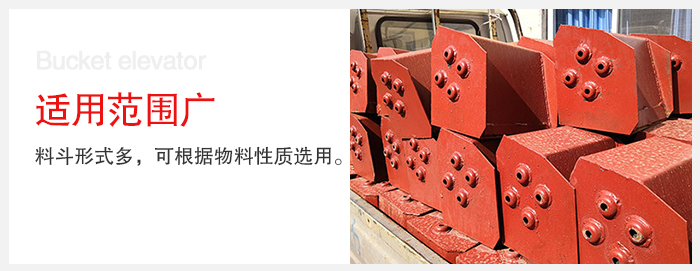

2、料斗形式多，可根據物料性質選用。

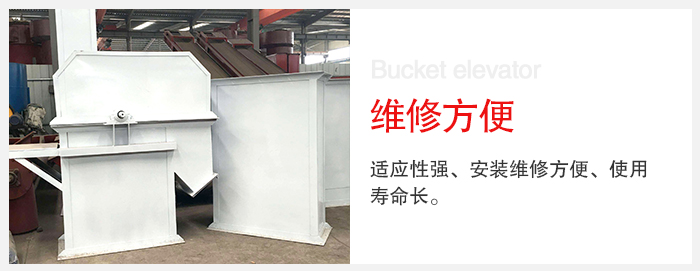

3、適應性強、安裝維修方便、使用壽命長。

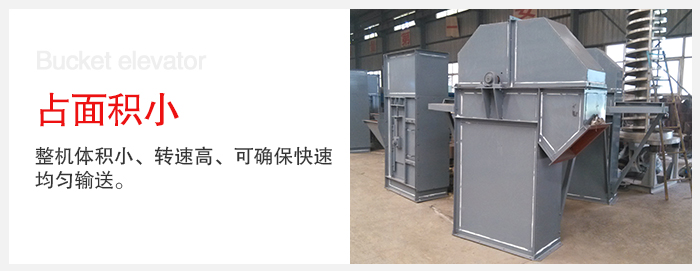

4、整機體積小、轉速高、可確保快速均勻輸送。
|
項 目 |
提 升 機 型 號 |
||||||||
|
HL300 |
HL400 |
||||||||
|
S制法 |
Q制法 |
S制法 |
Q制法 |
||||||
|
輸送能力，平方米/小時 |
28 |
16 |
47.2 |
30 |
|||||
|
料斗容量，升 |
5.2 |
4.4 |
10.5 |
10 |
|||||
|
斗距，毫米 |
500 |
500 |
600 |
600 |
|||||
|
運行部分（料斗牽引鏈條） 公斤/米 |
24.8 |
24 |
29.2
|
28.3 |
|||||
|
牽引鏈條 |
型式 |
鍛造環形鏈 |
|||||||
|
園鋼直徑（毫米） |
18 |
18 |
|||||||
|
節距 （毫米） |
50 |
50 |
|||||||
|
破斷強度（公斤） |
12800 |
12800 |
|||||||
|
料斗運動速度（米/秒） |
1.25 |
1.25 |
|||||||
|
傳動鏈條軸轉數（轉/分） |
37.5 |
37.5 |
|||||||
|
輸送物料的散狀比重 |
H,米 |
N,千瓦 |
H,米 |
N,千瓦 |
H,米 |
N,千瓦 |
H,米 |
N,千瓦 |
|
|
0.8 |
59 |
6.35 |
64 |
4.36 |
30 |
7 |
33 |
6.3 |
|
|
1.0 |
52 |
7.55 |
60 |
5.12 |
27 |
7.6 |
30 |
7 |
|
|
1.25 |
41 |
8.7 |
49 |
5.3 |
23 |
||||
