管式螺旋輸送機

管式螺旋輸送機介紹

管式螺旋輸送機也叫圓管式螺旋輸送機，簡稱管式輸送機，可分為：ls和GX兩種系列，GX是按照JB/T679-95《螺旋輸送機》標準設計制造，LS型是在GX的基礎上進行改良的吊軸結構，能使物料更加流暢的通過,輸送長度和輸送量得到了很大提高。

管式螺旋輸送機視頻

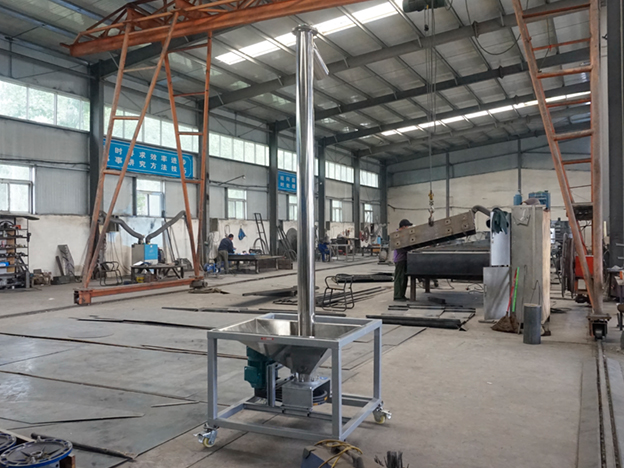

試機視頻

輸送面粉

管式螺旋輸送機技術參數

GX型管式螺旋輸送機適宜輸送顆粒度較小和粉狀物料，不適宜輸送易變質、黏性和易結塊的物料,可以分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型。

LS管式螺旋輸送機最主要的改良就是吊軸承結構，物料更加流暢的通過，具有新穎的結構和靈活的入口和出口布局。適用于建筑材料，電力，化學工業，冶金，煤炭，鋁和鎂，機械，輕工業，谷物和食品工業。它的長度不到70米，您可以自定義特殊的尺寸和材料。

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

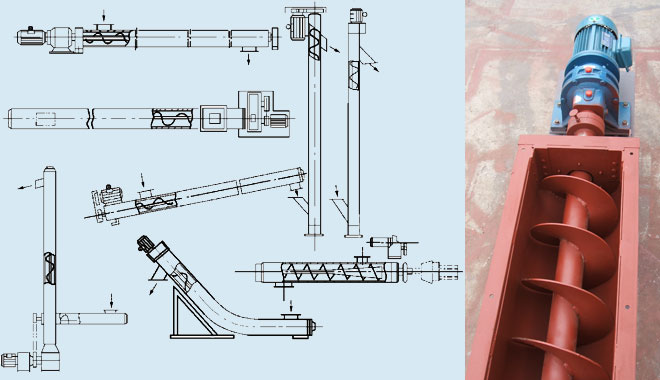

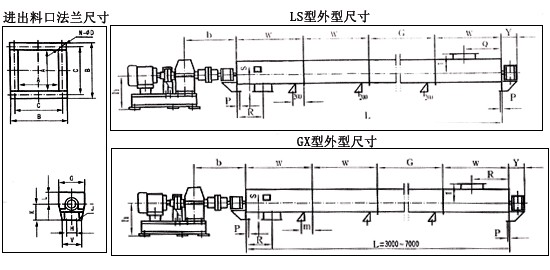

管式螺旋輸送機圖紙

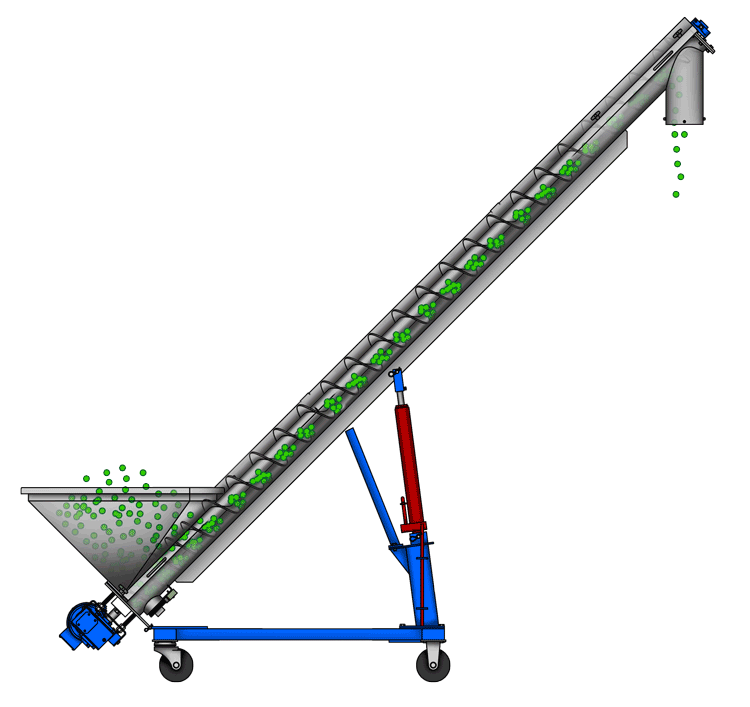

管式螺旋輸送機工作原理

管式螺旋輸送機電機帶動螺旋軸旋轉前行，物料進入螺旋送料機后隨螺旋葉片旋轉的位移方向向前推移，在此過程中，物料自身的重力和螺旋送料機機殼與物料之間的摩擦力等作用力，促使物料長時間隨螺旋葉片連續進行輸送；一般，如果輸送距離較長的情況下，會在螺旋軸中部加上吊掛軸承，保證設備有足夠的動力進行物料輸送。

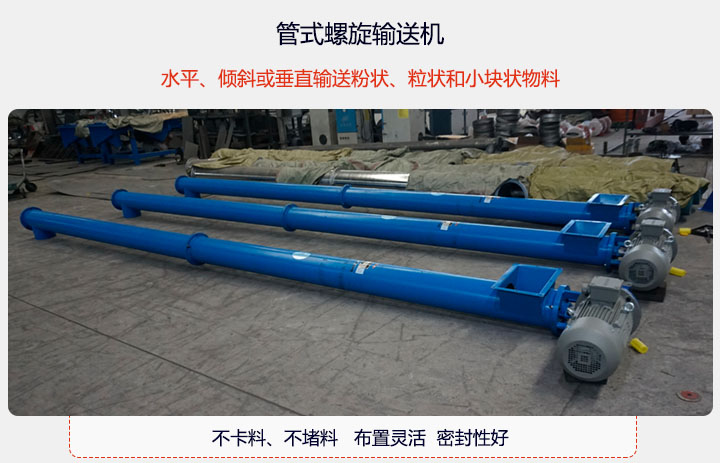

管式螺旋輸送機特點

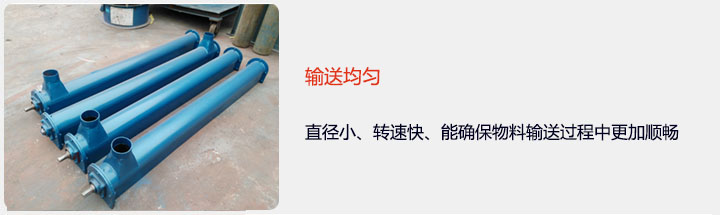

1、采用加厚鋼管加工而成，鋼管表面采用防銹處理，更加耐用。

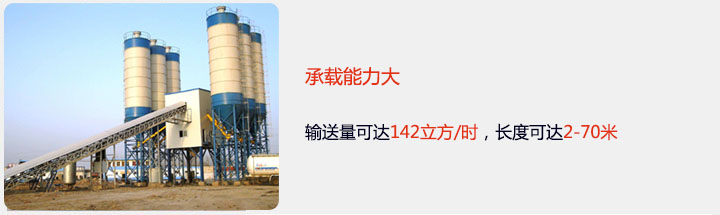

2、長度從2米到70米，選型時符合標準公稱長度，特殊需要可在選配節中另行提出，輸送量每小時可達到142立方。

3、各傳動部位采用浮動連接，使螺旋體、吊軸承和尾部形成懸浮體，隨輸送阻力自由旋轉避讓，不卡料、不堵料。

4、出料端設有清掃裝置，整機噪聲低、適應性強,進出料口位置布置靈活。

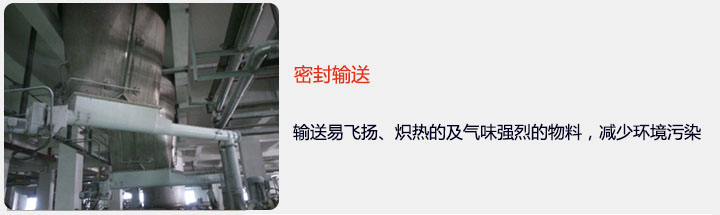

5、密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

關于“管式螺旋輸送機的特點”詳解

管式螺旋輸送機應用范圍

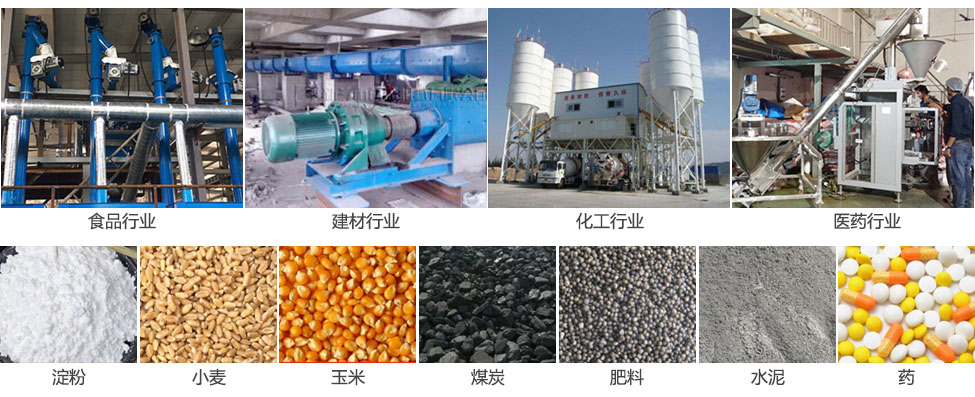

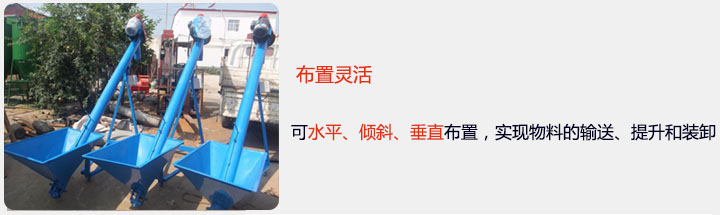

廣泛應用于化工、建材、糧油、飼料、食品、冶金、礦山、塑料、醫藥等行業的一種輸送設備，適用于顆粒或粉狀物料的水平輸送，傾斜輸送，垂直輸送等形式，螺旋輸送機具有結構簡單，制做成本低，密封性強。操作方便等優點，中間可多點裝、不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整理機可靠性高，壽命長，適應性強，安裝維修方便。其輸送距離從2米到70米，規格從120－600型多種，GL管式螺旋輸送機材質有碳鋼和不銹鋼 。無軸螺旋輸送機等，特殊規格的螺旋輸送機可根據客戶需求制作。

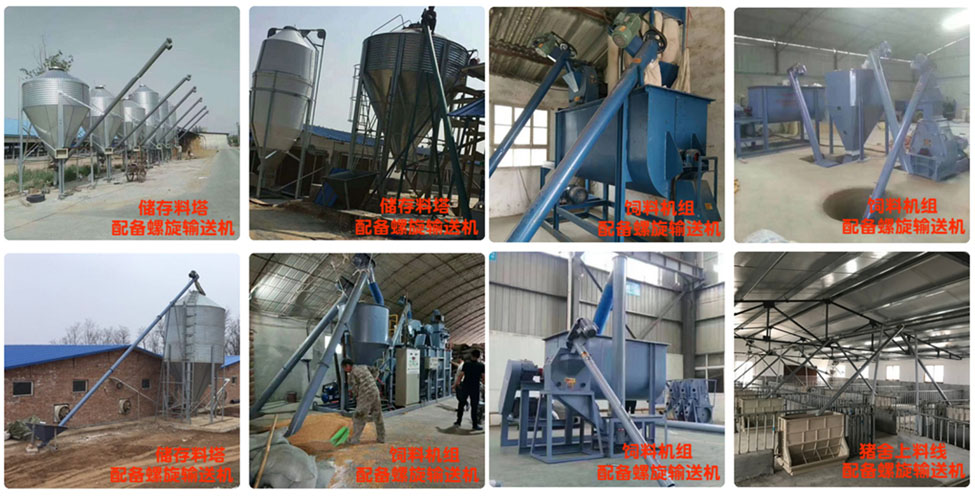

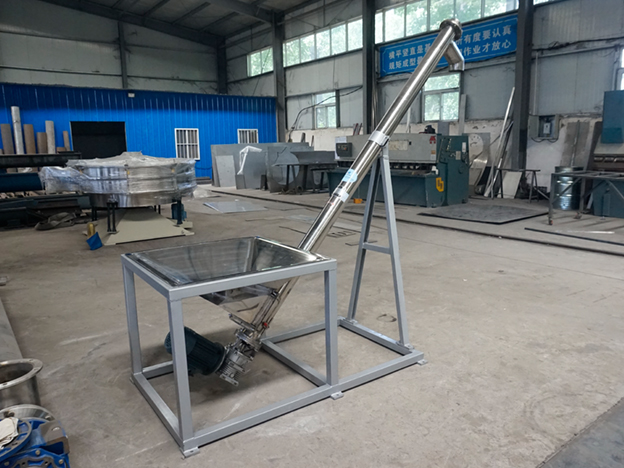

客戶案例

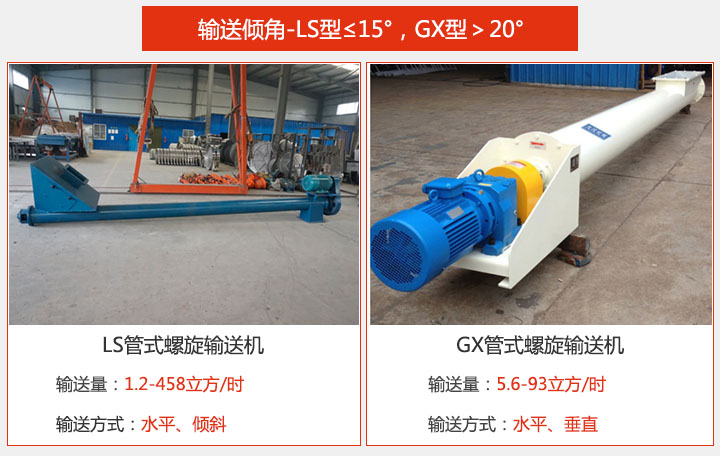

管式螺旋輸送機角度

有軸管式螺旋輸送機角度可達45°左右，無軸管式螺旋輸送機角度在30°左右，角度越大，同等速比和型號螺旋輸送機，輸送量就會減弱。

管式螺旋輸送機生產廠家

新鄉大漢是國內知名的管式螺旋輸送機生產廠家，擁有豐富的生產經驗和專業的技術團隊。其產品涵蓋多種規格型號，可根據客戶需求定制，生產的產品廣泛應用于食品、化工、建材、冶金等行業。大漢管式螺旋輸送機以結構緊湊、密封性好、輸送能力強、運行穩定著稱，采用優質材料，經久耐用，并提供完善的售后服務。其產品性能穩定，價格合理，深受用戶好評。選擇新鄉大漢，您將獲得可靠的設備和優質的服務，助力您的生產效率提升。
