管式輸送機

管式輸送機產品定義

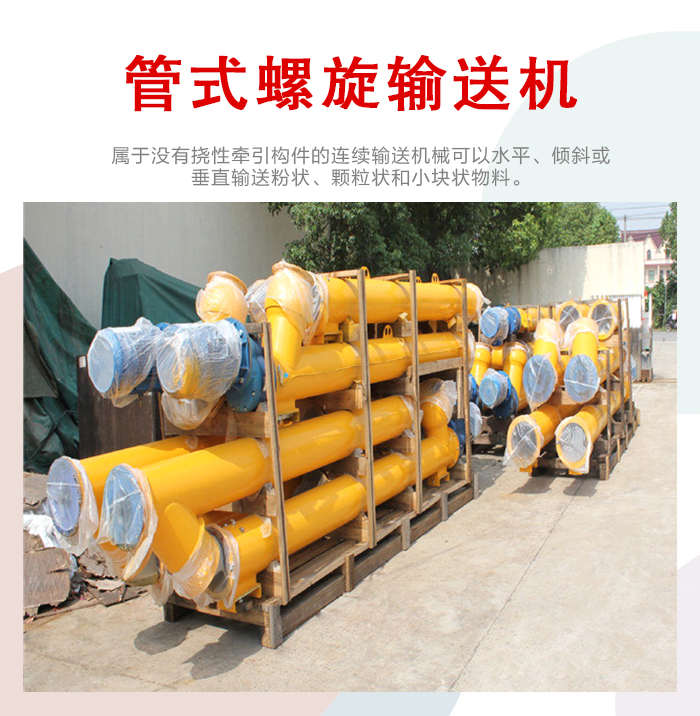

管式輸送機是一種電機帶動螺旋回轉，進而推移物料實現輸送目的的輸送設備，屬于沒有撓性牽引構件的連續輸送機械可以水平、傾斜或垂直輸送粉狀、顆粒狀和小塊狀物料。大漢管式輸送機可分為有軸管式輸送機和無軸管式輸送機，這兩者的區別在于無。送機更易于輸送粘性、纏繞性物料，可以按照用戶物料及應用場合要求設計為不銹鋼材質。能完成輸送、混合、攪拌、松散、加熱以及冷卻等工藝。

管式輸送機應用場景及物料

廣泛應用于各行業，如建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如水泥、污泥、生活垃圾、煤渣、糧食等，物料溫度一般不超過200℃。

管式輸送機特點

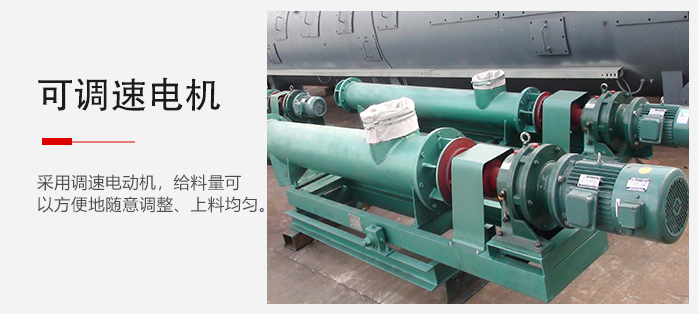

1、采用調速電動機，給料量可以方便地隨意調整、上料均勻；

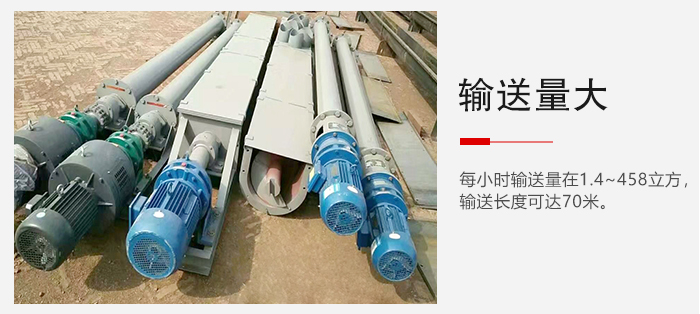

2、每小時輸送量在1.4~458立方，輸送長度可達70米，輸送量大；

3、可有多個進料口和出料口，能靈活布置，可逆向輸送，因此可以同時向兩個方向輸送物料；

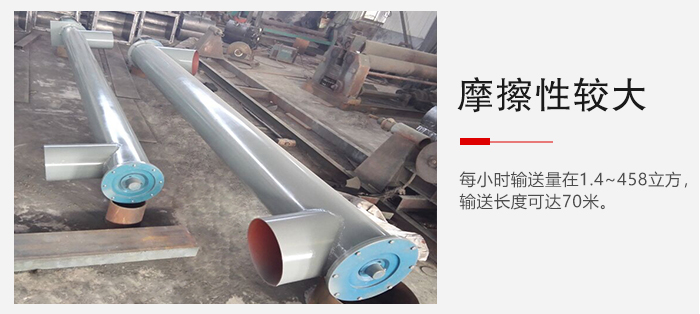

4、葉片、機殼與物料之間的摩擦比較大，使得葉片和機殼容易出現磨損，且動力消耗也比較大；

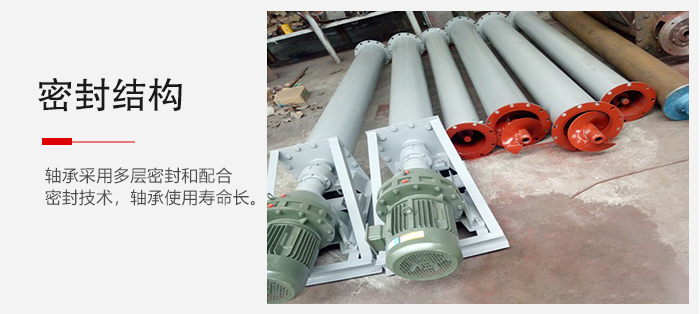

5、頭尾軸承座均在殼體外，所有軸承采用多層密封和配合密封技術，軸承使用壽命長。

管式輸送機結構有哪些部分組成？

主要由由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

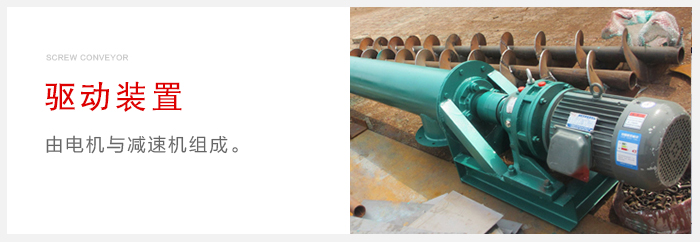

驅動裝置：由電機與減速機組成。

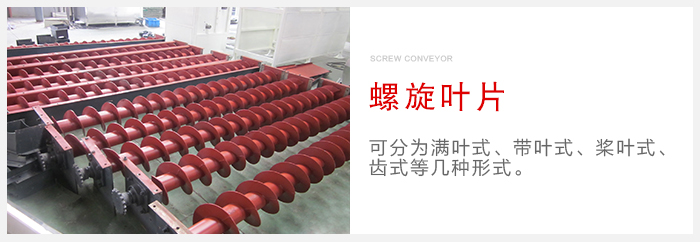

螺旋葉片：可分為滿葉式、帶葉式、槳葉式、齒式等幾種形式。

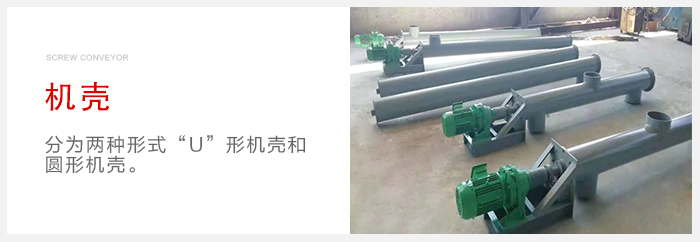

機殼：分為兩種形式“U”形機殼和圓形機殼，圓形機殼主要是用作密封設備進料，圓形機殼的絞龍又叫密封絞龍。

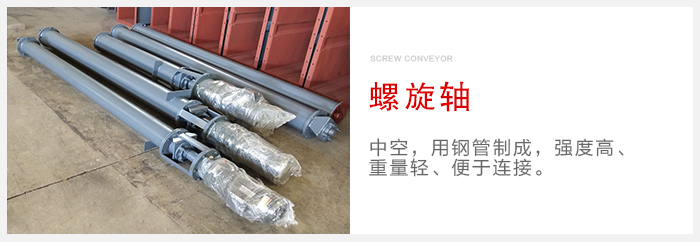

螺旋軸：中空，用鋼管制成，強度高、重量輕、便于連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸。在連接處將實心軸伸入空心軸內用高強度的螺栓按相互垂直方向?qū)Υ┛招妮S與實心軸來固定連接螺旋軸。

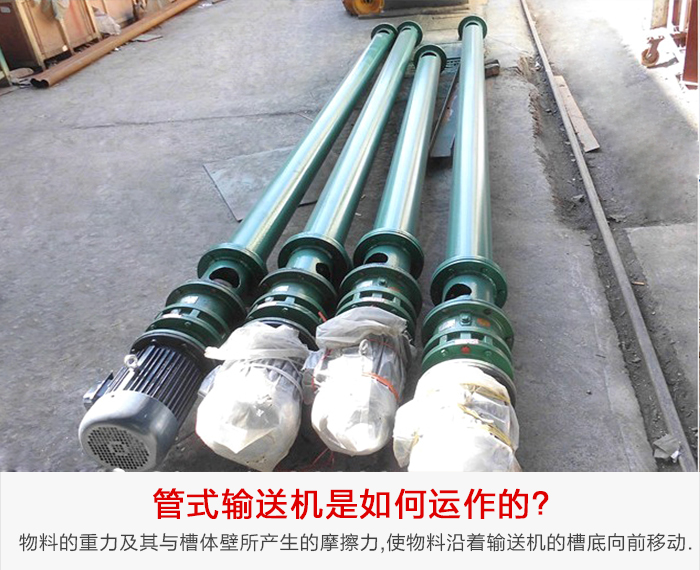

管式輸送機是如何運作的？

當螺旋軸轉動時,由于物料的重力及其與槽體壁所產生的摩擦力,使物料只能在葉片的推送下沿著輸送機的槽底向前移動,其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。

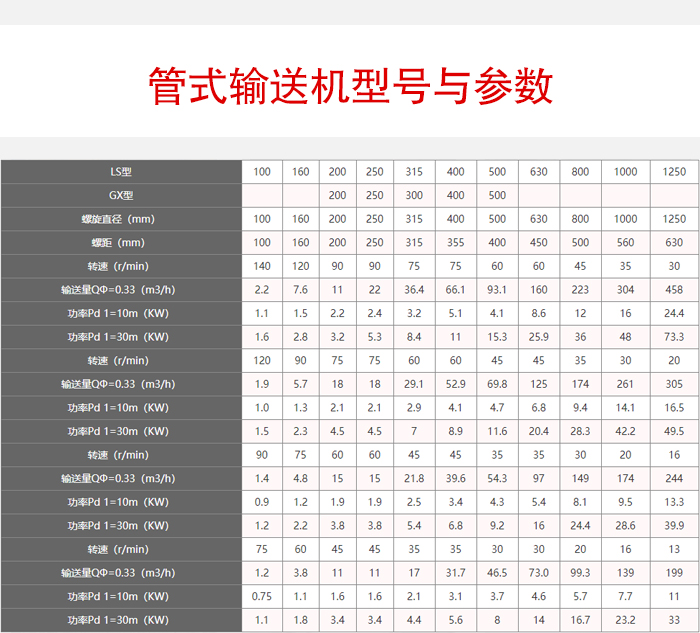

管式輸送機型號與參數

管式輸送機選型需考慮的8大要素

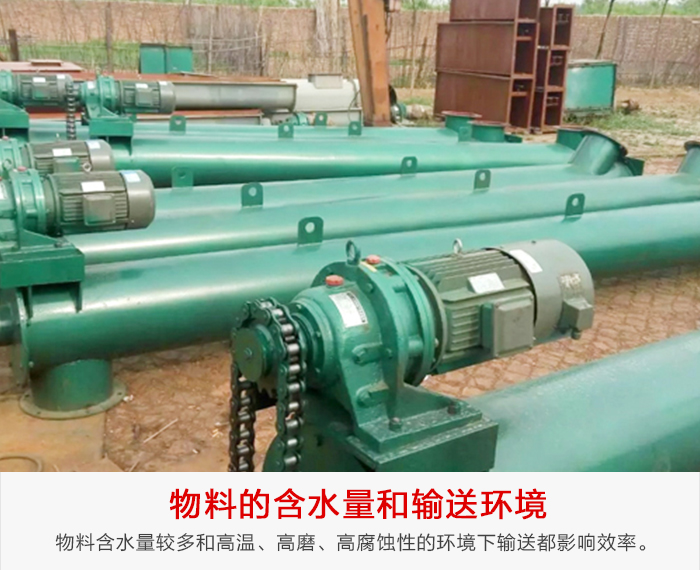

1、物料的含水量

物料含水量較多，在輸送過程中物料容易黏附在螺旋葉片或輸送機內壁上，影響輸送效率。

2、溫度、磨琢性和腐蝕性

管式輸送機長期在高溫、高磨、高腐蝕性的環境下輸送，會造成管壁及其他與物料接觸的部分損壞，嚴重還會導致物料泄漏。

3、輸送場合

輸送機應安裝在平穩、封閉性好的場所。

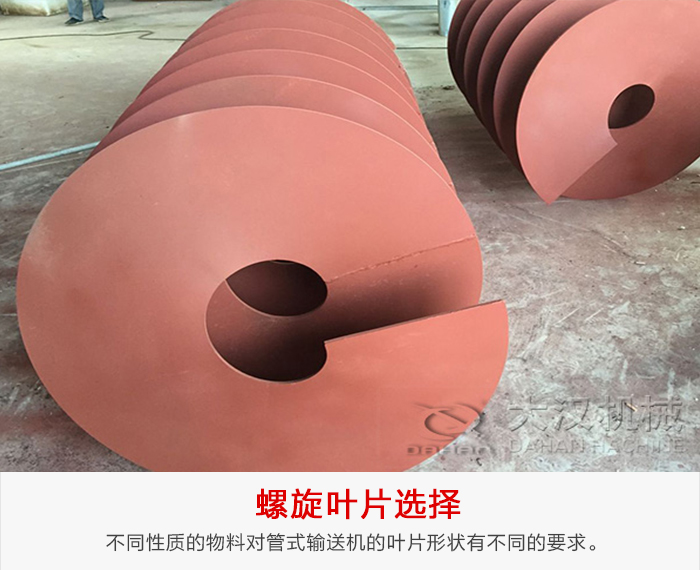

4、葉片選擇

不同性質的物料對管式輸送機的葉片形狀有不同的要求。

5、轉速

管式輸送機轉速越快，輸送效果越好，但是轉速要合乎臨界轉速的標準。

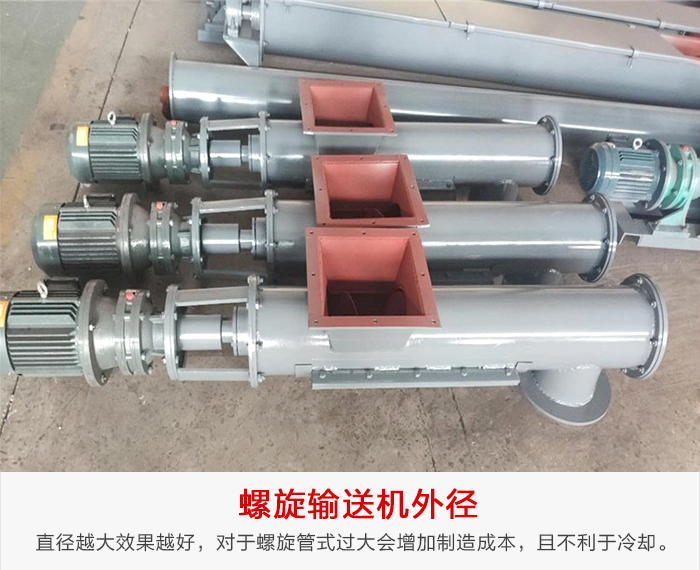

6、螺旋外徑

直徑越大效果越好，但是對于開式管式輸送機，螺旋外徑過大會增加制造成本，且不利于冷卻。此外，外徑值沒有必要一定取500的整數倍。

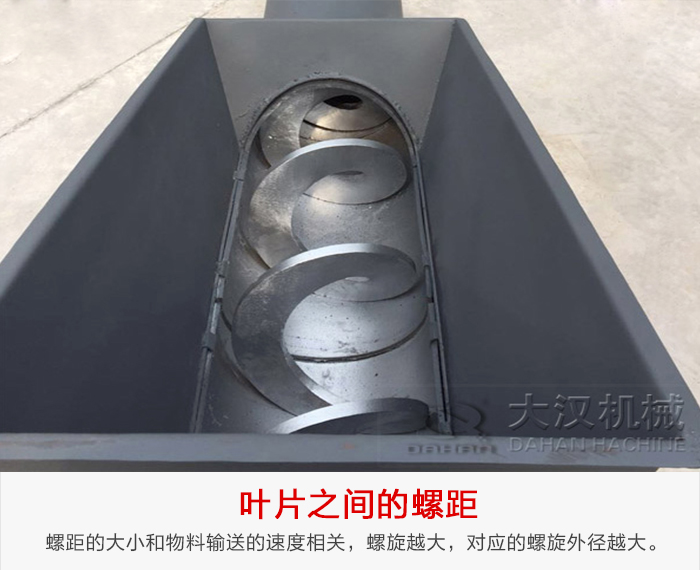

7、螺距

螺距的大小和物料輸送的速度相關，螺旋越大，對應的螺旋外徑越大，確定螺旋外徑后，存在一個最小的螺距與其對應，即較合適的螺距。

8、供料方式

輸送機典型的供料方式有兩種：水平型和重力型。所謂水平型供料即通過一定的方式（氣力、水平螺旋等）使物料顆粒獲得水平速度，通過水平導流裝置將物料輸送到供料口等待輸送；重力型供料即通過物料顆粒沿著重力方向下落的方式喂入，通過導流裝置將物料輸送到管式輸送機的供料口等待輸送。
