常見的幾種斗式提升機

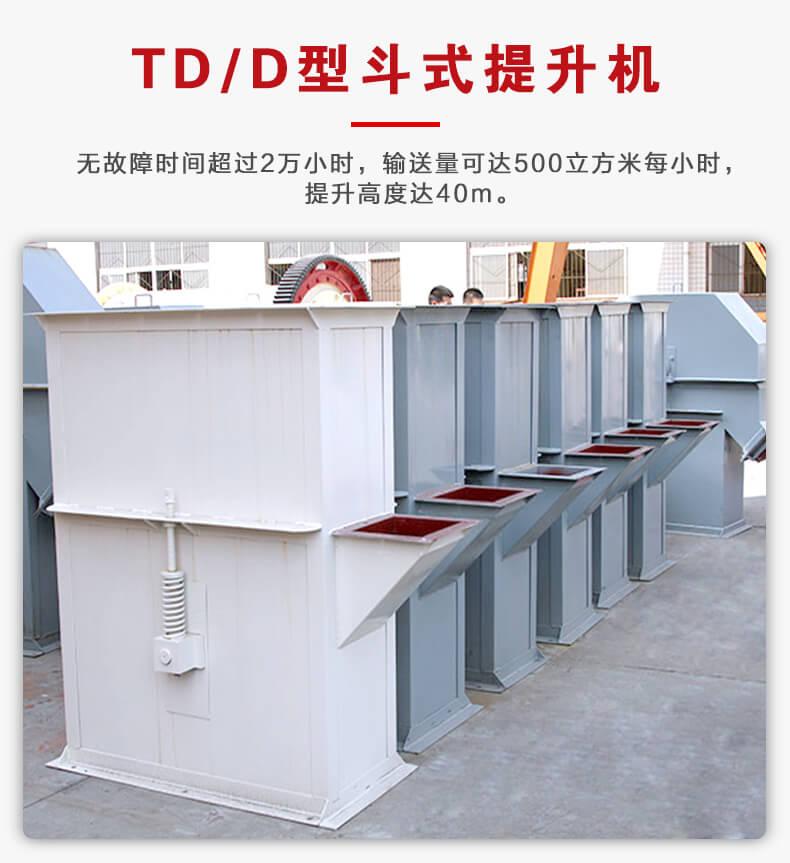

TD/D型斗式提升機

TD型斗式提升機由運行部分料斗與牽引膠帶、帶有傳動滾筒的 上部區段，帶有拉緊滾筒的下部區段，中間機殼,驅動裝置,逆止制動裝置等組成。無故障時間超過2萬小時，輸送量可達500m3/h，提升高度達40m。

應用行業：TD型斗式提升機適用于向上輸送松散密度p <1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料 ,如煤、砂、焦末、水泥、碎礦石等。

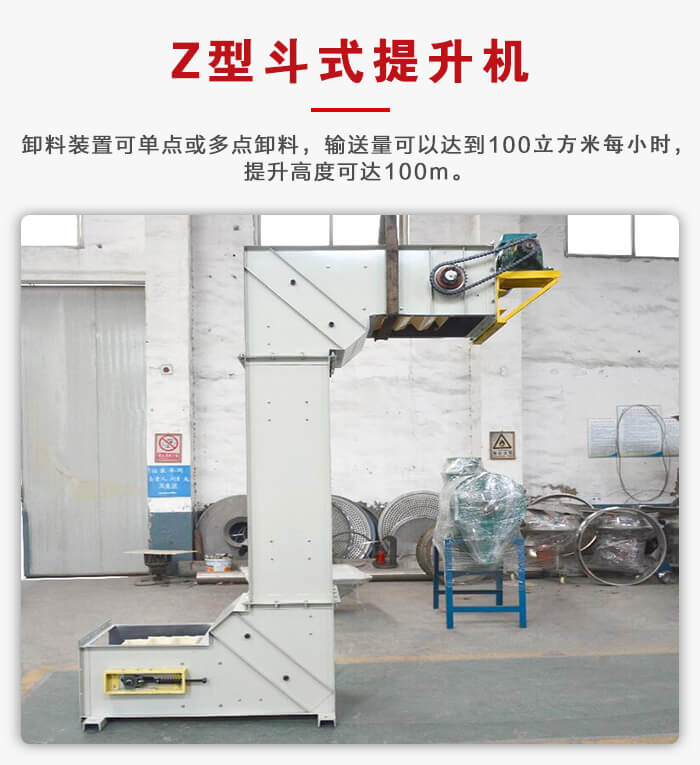

z型斗式提升機

z型斗式提升機外形類似于“z”型，也叫做轉斗式提升機，可以單點或多點加料，通過卸料裝置完成單點或多點卸料，輸送量可以達到100㎡/h，提升高度可達100m。

應用行業：適用于水平——垂直——水平輸送粉狀、顆粒狀及小塊狀物料，廣泛應用于花生食品業、寵物食品業，膨化食品業，飼料行業，糖果行業，干鮮果品業，保健食品業，糧食精加工處理業，化工醫藥業等。

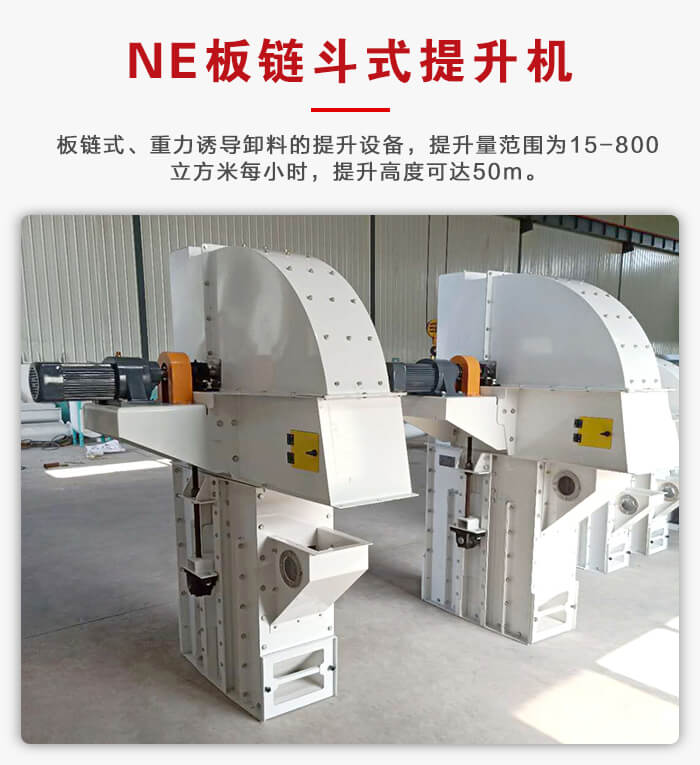

NE板鏈斗式提升機

NE板鏈斗式提升機為板鏈?zhǔn)健⒅亓φT導卸料的提升設備，該系列提升機具有NE15 ~ NE800多種規格。提升量范圍為15 ~ 800m3 /h，提升高度可達50m。

應用行業：適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。

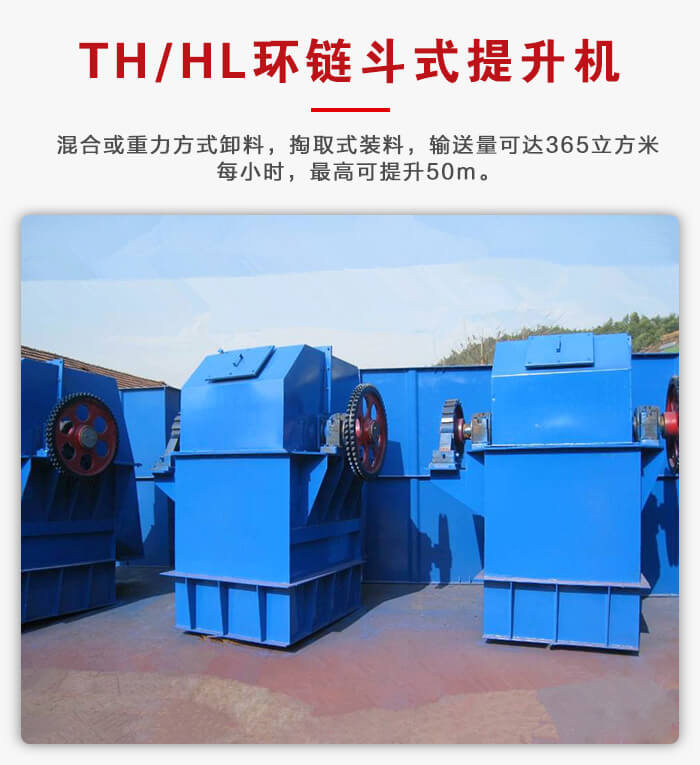

TH/HL 環鏈斗式提升機

TH/HL環鏈斗式提升機牽引機構是兩根環形鏈條，為混合或重力方式卸料，掏取式裝料，輸送量可達365m3/h，最高可提升50m。

應用行業：適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料,如糧食、煤、水泥、碎礦石等，物料溫度不超過250°C。

斗式提升機結構功能介紹

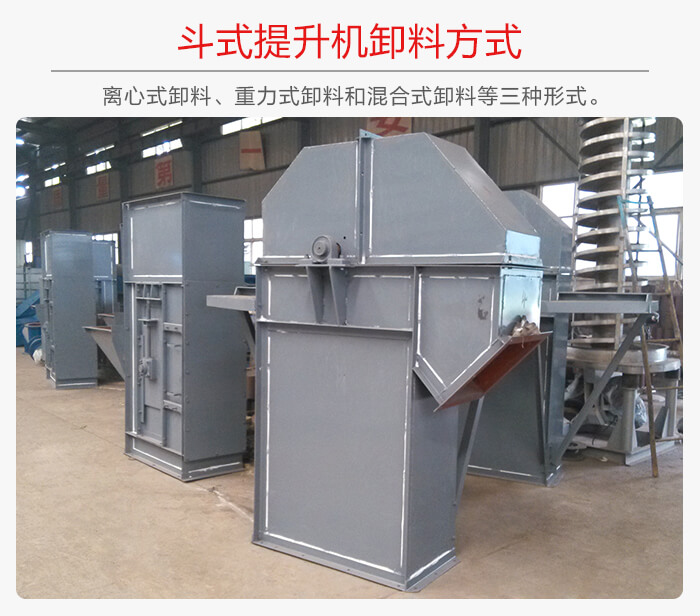

斗式提升機卸料方式

分為：離心式卸料、重力式卸料和混合式卸料等三種形式。

離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。

皮帶輸送機的塑料帶具有耐油、酸、堿等特點，但是并不能很強的適應氣候的變化，易打滑和老化。

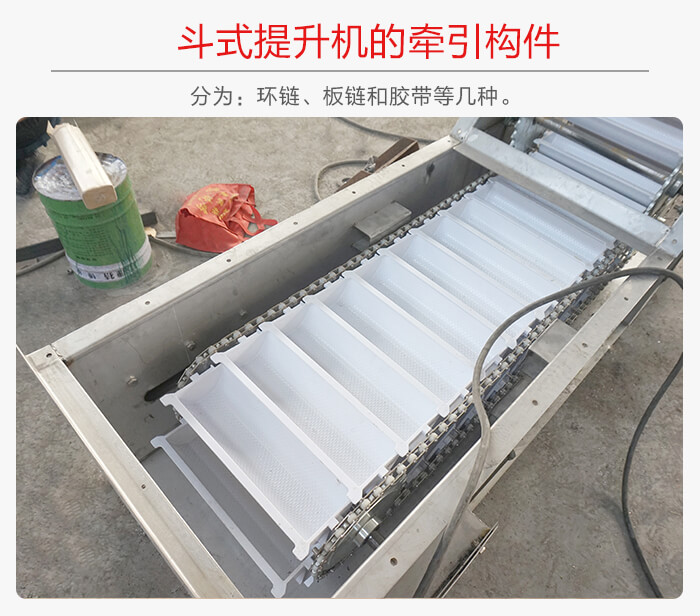

2，斗式提升機的牽引構件

分為：環鏈、板鏈和膠帶等幾種。

環鏈的結構和制造比較簡單，與料斗的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、板鏈輸送物料的溫度可達250°C。

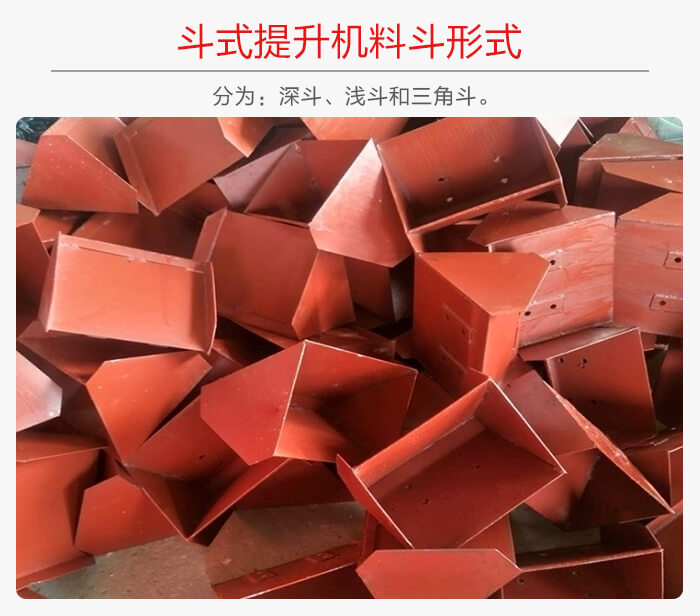

3，斗式提升機料斗形式

分為：深斗、淺斗和三角斗。

深斗的斗中與料斗后壁夾角大，每個料斗可裝載較多的物料，但較難卸空，適用于運送干燥的松散物料

淺斗的斗中與料斗后壁的夾角小，每個料斗的裝載量小，但容易卸空，適于運送潮濕的和粘性的物料。深和淺斗在斗式提升及沿牽引構件長度方向間隔一定距離地固定在牽引構件上。

三角形料斗：深斗是具有導向側邊的三角形料斗，這種料斗在提升機中采用一個接一個的密集布置，當繞過上鏈輪卸料時，前一個料斗的兩導向側邊和前壁形成后一個料斗的卸載導槽，這種料斗適于輸送較重的、半磨琢性的、磨琢性大的塊狀物料。

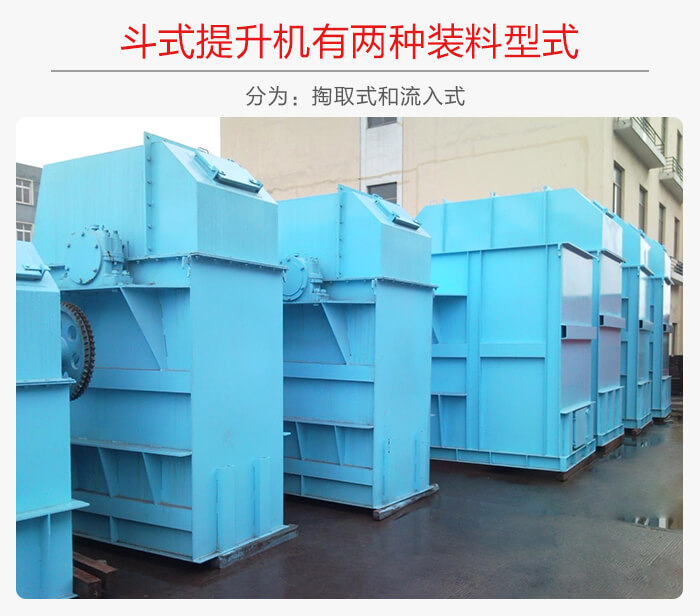

4，斗式提升機有兩種裝料型式

分為：掏取式和流入式

掏取式：是由料斗在尾部機殼的物料中掏取裝料。對于粉末狀、粒狀、塊狀的無磨琢性或半磨琢性的散狀物料，由于掏取時不產生很大的阻力，料斗可以在較高的運動速度，一般為0.8~2m/s，所以它通常和離心式卸料配合應用。

流入式：物料直接由進料口流入料斗內裝料。對于塊度較大和磨琢性大的物料；由于挖取阻力很大，故采用裝入法，料斗運動速度不能太高，通常不超過1m/s。
