振動輸送機

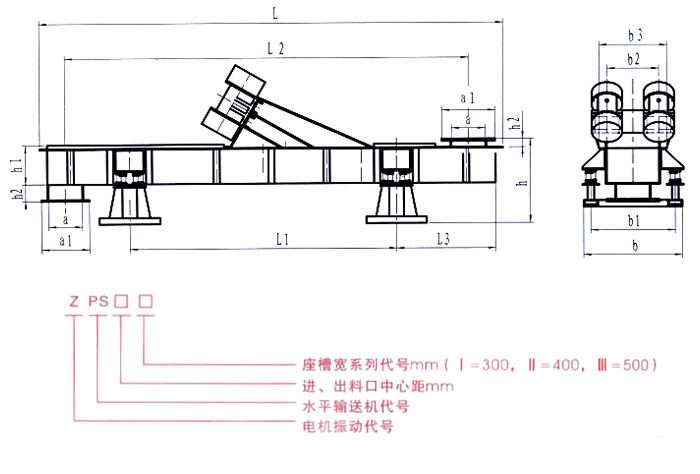

振動輸送機型號與參數

型號		輸送能力 (t/h)	輸送距離 （m）	輸送顆粒 （mm）	雙振幅 （mm）	頻率 （次/min）	功率 （kw）	電流 （A）	基礎垂直動載荷 （N）	重量 （kg）
ZPS-3	Ⅰ	11	3	30	4-6	1450	0.75×2	1.84×2	1570	308
	Ⅱ	17		60					2140	420
	Ⅲ	25		100					2300	450
ZPS-4	Ⅰ	11	4	30	4-6	1450	0.75×2	1.84×2	2650	520
	Ⅱ	17		60					2960	580
	Ⅲ	25		100					3160	620
ZPS-5	Ⅰ	9	5	30	4-6	1450	1.5×2	3.84×2	3320	650
	Ⅱ	15		60					3520	690
	Ⅲ	23		100					3670	720
ZPS-6	Ⅰ	9	6	30	5-7	960	2×2	4.1×2	4030	790
	Ⅱ	13		60					4390	860
	Ⅲ	23		100					5610	1100
ZPS-7	Ⅰ	9	7	30	5-7	960	2×2	4.1×2	6120	1200
	Ⅱ	13		60					6890	1350
	Ⅲ	20		100					7190	1410
ZPS-8	Ⅰ	7	8	30	5-7	960	2.5×2	5.75×2	8160	1600
	Ⅱ	12		60					8780	1720
	Ⅲ	8		100					9340	1850
ZPS-9	Ⅰ	5	9	30	6-8	960	3.7×2	7.4×2	10710	2100
	Ⅱ	10		60					11480	2250
	Ⅲ	15		100					12250	2400
ZPS-10	Ⅰ	5	10	30	6-8	960	3.7×2	7.4×2	12760	2500
	Ⅱ	10		60					13520	2650
	Ⅲ	15		100					14290	2800
ZPS-12	Ⅰ	4	12	30	6-8	960	3.7×2	7.4×2	13830	2800
	Ⅱ	8		60					14800	2900
	Ⅲ	12		100					15870	3110

振動輸送機工作原理

振動輸送機利用兩臺振動電機作為激振源，利用自同步原理，當振動電機反方向旋轉，輸送機底部的平衡架往復運動，通過帶動輸送槽振動，使得槽內的物料沿著一定方向滑行或拋移，從而實現小塊狀、顆粒狀、粉狀物料的短途和中途輸送。

振動輸送機的特點

1、中、長途運輸

槽寬從6英寸到5英尺，長度可達30英尺，輸送長度可達10米，多臺機器串聯使用可進行長距離輸送。

2、布置靈活

料槽的進出料也可根據需要制成單點/多點進料、單點/多點出料等形式。

3、幾乎不需要維護

振動輸送機結構簡單，操作簡單，物料分布平穩、均勻，無高沖擊力，使用壽命長，維護成本低。

4、自動化程度高

可以調節激振力，可隨時改變和控制流量，調節方便穩定。

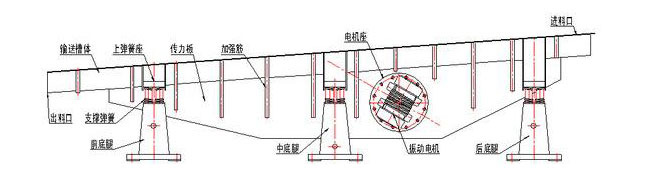

振動輸送機結構圖

振動輸送機機由長方形槽體或者圓形槽體、振動電機、彈性支撐構成，尺寸和輸送量均可以根據客戶要求定制，也可以在輸送過程中增加冷卻功能。

電機或振動器：可以安裝在設備的兩側，也可以安裝在上部或下部，如無特殊要求，一般安裝在兩側。

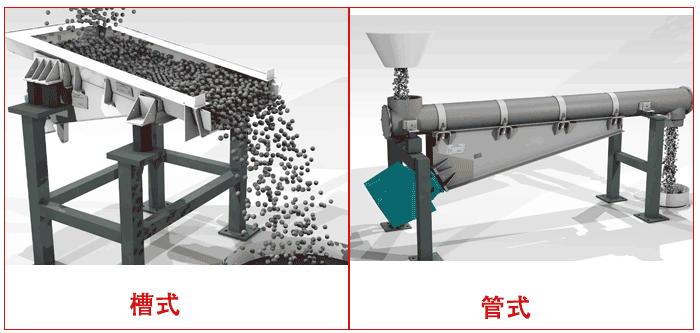

載體：可選擇U型槽和管狀的，也可以制成敞開式或密封式，以滿足不同的工藝流程。料槽的進料和出料也可根據需要制成單點/多點進料，單點/多點出料等多種型式。

振動輸送機用途

振動輸送機可以輸送各種粒度的物料，常用于鋸木廠、紙漿和紙板廠以及生物燃料應用，并提供輕型、中型和重型設計。它們可以輕松容納原木、板坯、邊緣、修剪端部、鋸末、鋸末和樹皮等長短木材，并且可以在不混合的情況下并行運輸材料。

典型應用：產品的轉運和處理、將糧食或配料運送到生產線、在工藝和設備之間輸送粉末和化學品、輸送木屑、切碎和回收材料。

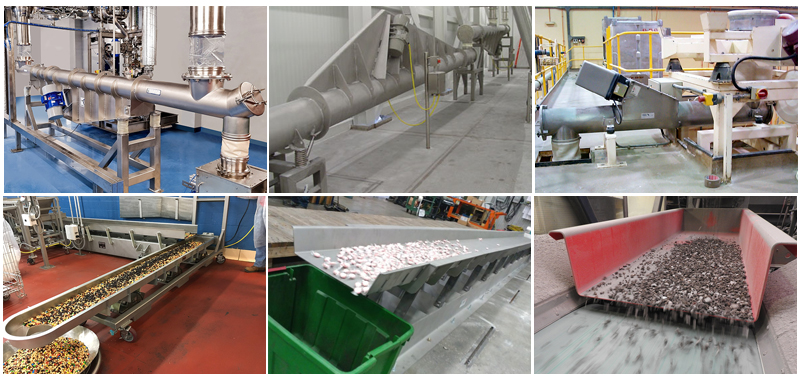

振動輸送機客戶案例

處理物料	輸送量 (m3/h)	進出口中心距離	總長(mm)	電機功率（KW）	推薦型號
化工粉料	2	1460mm	2057mm	0.37kw	ZPS-3
氧化三鈷粉末	3	1300mm	1470mm	0.4kw	ZPS-3
催化劑	1-10	1000mm	1500mm	0.25kw	ZPS-4
燒結陶粒	12	5100mm	5600mm	1.5kw	ZPS-5
寵物飼料	30-40	8000mm	8354mm	2.2kw	ZPS-12
藥粉	1-9	5500mm	5500mm	1.1kw	ZPS-4
濕爐渣	1	4200mm	5380mm	1.5KW	ZPS-3
小麥	13	8000mm	9000mm	2.2KW	ZPS-5
